Требования к протоколу испытаний грунта для прохождения экспертизы в РФ

Оформление протоколов лабораторных испытаний грунта в Российской Федерации регулируется действующими государственными стандартами и нормативными документами в области инженерных изысканий. Соблюдение этих требований необходимо для того, чтобы результаты исследований могли использоваться при проектировании и были приняты государственной или негосударственной экспертизой.

Главное требование заключается в том, что результаты лабораторных испытаний должны быть воспроизводимыми, документально подтвержденными и полученными по действующим нормативным методикам. Эксперты должны иметь возможность проверить весь путь исследования — от отбора образца на объекте до получения итоговых характеристик грунта.

Для этого необходимо обеспечить полную прослеживаемость лабораторных исследований. Каждый этап испытаний должен быть документально подтвержден и связан с конкретным объектом строительства, инженерно-геологической выработкой и исследуемым образцом.

При рассмотрении материалов инженерных изысканий экспертиза, как правило, проверяет:

• соответствие применяемых методик действующим ГОСТ;

• правильность идентификации образцов грунта;

• прослеживаемость результатов испытаний;

• наличие у лаборатории необходимой аккредитации;

• корректность оформления протокола;

• наличие подписей ответственных специалистов;

• соответствие протоколов данным технического отчета по инженерно-геологическим изысканиям.

Важно учитывать, что протокол лабораторных испытаний является частью общего комплекта материалов инженерно-геологических изысканий. Сам по себе он не рассматривается как самостоятельный документ, а включается в технический отчет, который вместе с проектной документацией передается на экспертизу.

При этом специалисты анализируют не только наличие протоколов, но и сопоставляют содержащиеся в них сведения с материалами бурения, полевых исследований, инженерно-геологическим разрезом и расчетными характеристиками, использованными при проектировании объекта.

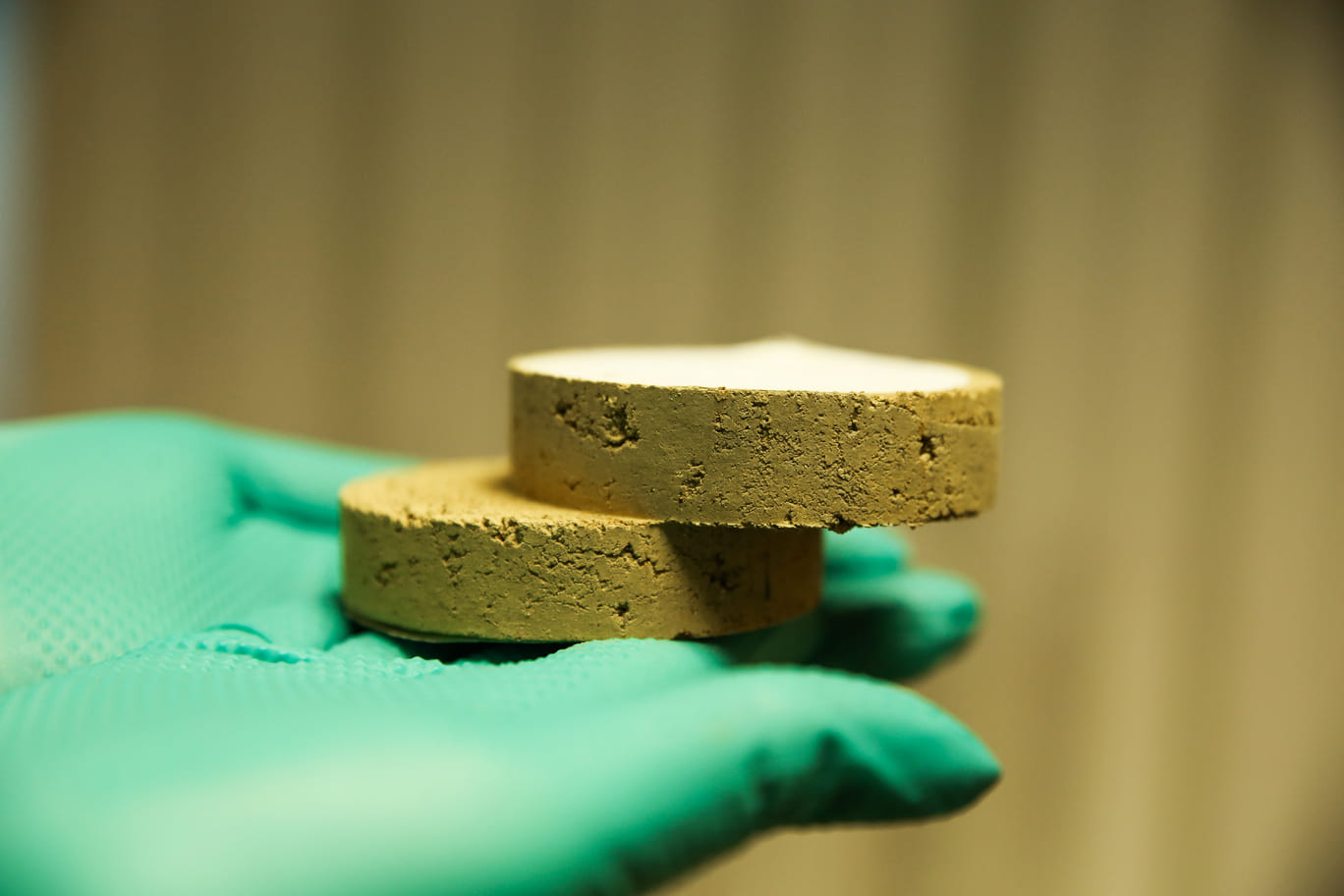

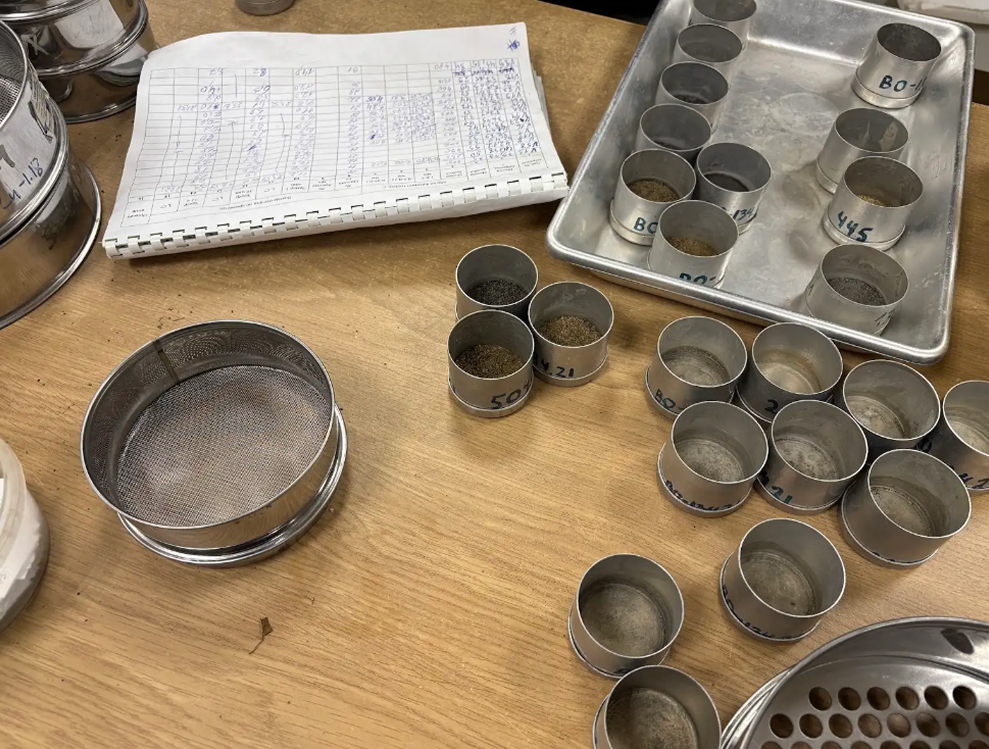

При проведении экспертизы особое внимание уделяется результатам лабораторных испытаний, на основании которых определяются физические и механические свойства грунтов. Именно эти показатели используются при расчете оснований, фундаментов и других конструктивных элементов здания.

Наиболее часто эксперты анализируют результаты определения:

• природной влажности;

• плотности грунта;

• гранулометрического состава;

• коэффициента пористости;

• пределов пластичности;

• модуля деформации;

• угла внутреннего трения;

• удельного сцепления.

Полученные характеристики должны быть определены в соответствии с действующими методиками лабораторных испытаний грунтов и оформлены с соблюдением требований нормативной документации. От их точности напрямую зависит корректность инженерных расчетов и оценка надежности проектных решений.

Если представленные показатели существенно отличаются от ожидаемых значений для данного типа грунта, противоречат инженерно-геологическому разрезу либо вызывают сомнения в достоверности, экспертиза вправе запросить дополнительные пояснения, подтверждающие материалы или назначить повторные лабораторные испытания. Такой подход позволяет исключить ошибки в расчетах и обеспечить безопасность будущего строительства.

Чтобы результаты лабораторных исследований были приняты государственной или негосударственной экспертизой, протокол испытаний грунта должен содержать полный комплект сведений, позволяющих идентифицировать выполненные исследования и проверить достоверность полученных данных.

Недостаточно привести только результаты испытаний. Документ должен содержать информацию о лаборатории, исследуемых образцах, применяемых методиках, используемом оборудовании и специалистах, которые проводили испытания и отвечают за оформление протокола.

Как правило, в состав протокола входят следующие обязательные сведения:

• полное наименование испытательной лаборатории и номер аккредитации;

• номер и дата оформления протокола;

• сведения об объекте строительства и исследуемом образце;

• информация об условиях и месте отбора проб;

• ссылка на нормативную методику проведения испытаний;

• результаты исследований с указанием единиц измерения;

• подписи ответственных специалистов.

Особое внимание уделяется идентификации образцов. В документе должны быть указаны наименование объекта, данные заказчика, номер инженерно-геологической выработки, глубина отбора, а также уникальный шифр образца, присвоенный лабораторией. Эта информация должна полностью совпадать с материалами инженерных изысканий — журналом бурения, ведомостью отбора проб и техническим отчетом.

При рассмотрении документации экспертиза дополнительно проверяет:

• соответствие маркировки образцов во всех документах;

• правильность указания глубины отбора;

• соответствие типа грунта результатам исследований;

• корректность единиц измерения;

• применение методики, соответствующей конкретному виду испытаний.

Если в протоколе отсутствует информация о нормативной методике проведения исследований, эксперты могут поставить под сомнение достоверность представленных результатов. Например, определение физических характеристик грунтов должно выполняться по профильным государственным стандартам, а механические испытания — по методикам, регламентирующим подготовку образцов, режим нагружения и порядок обработки результатов.

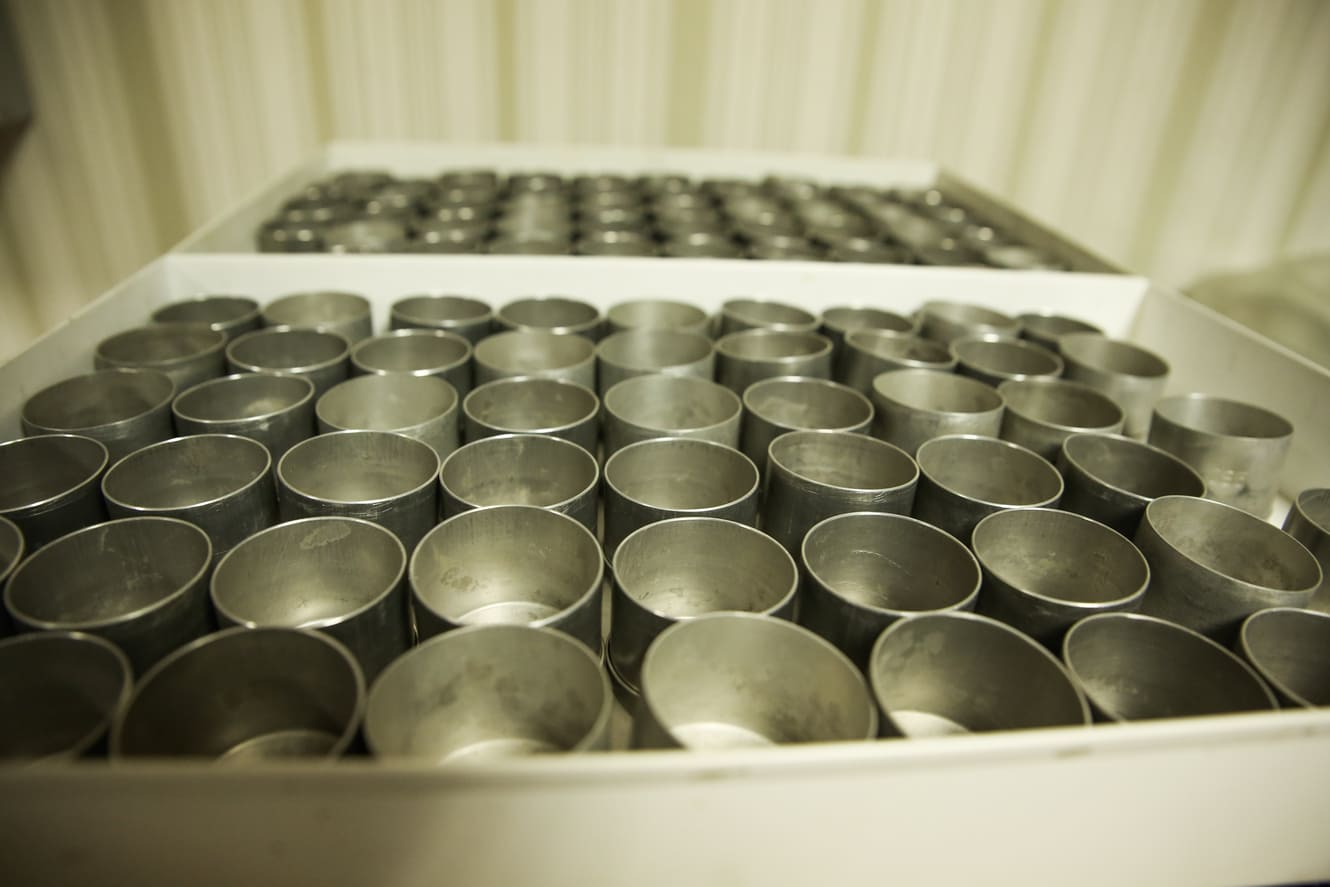

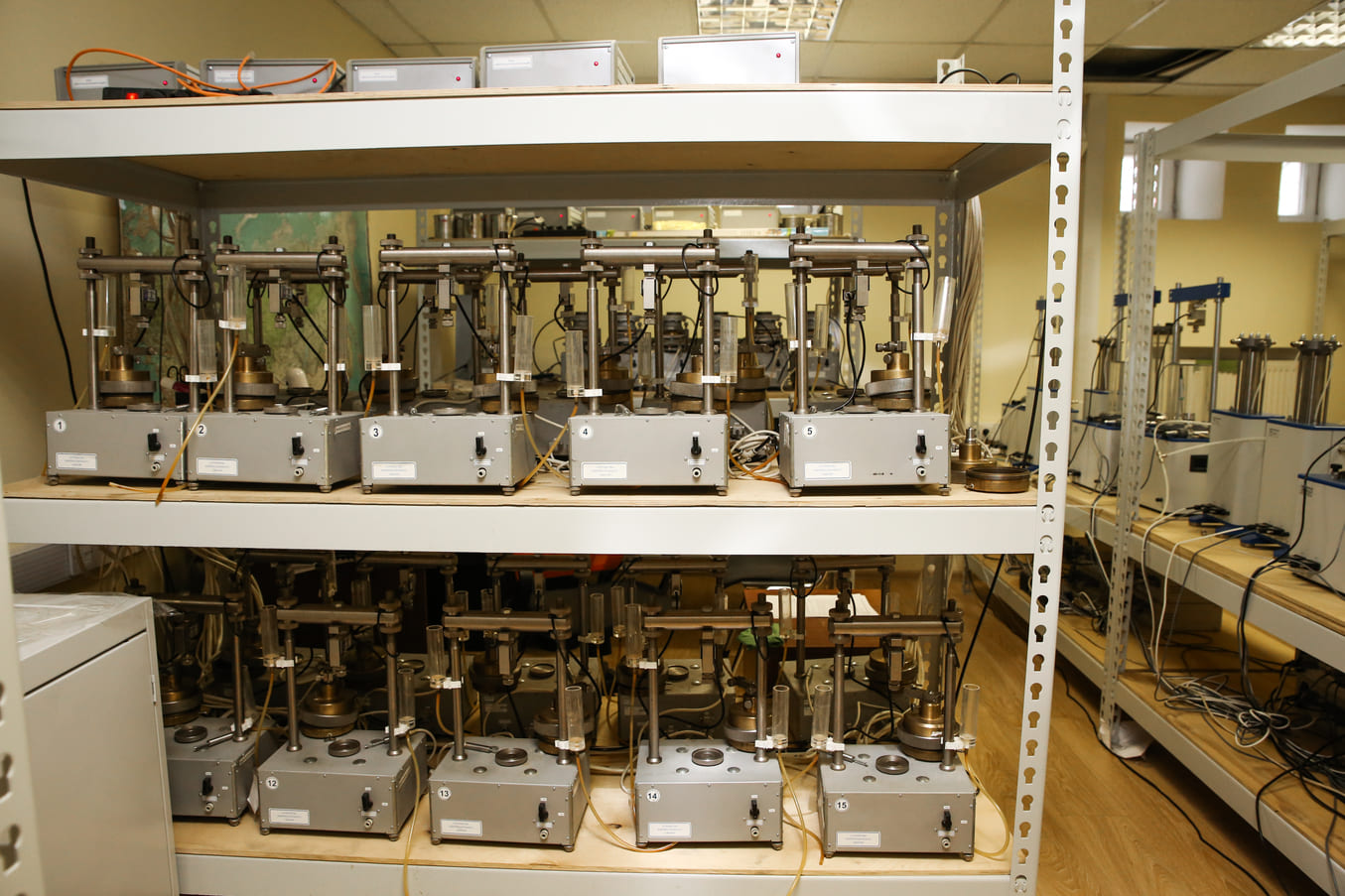

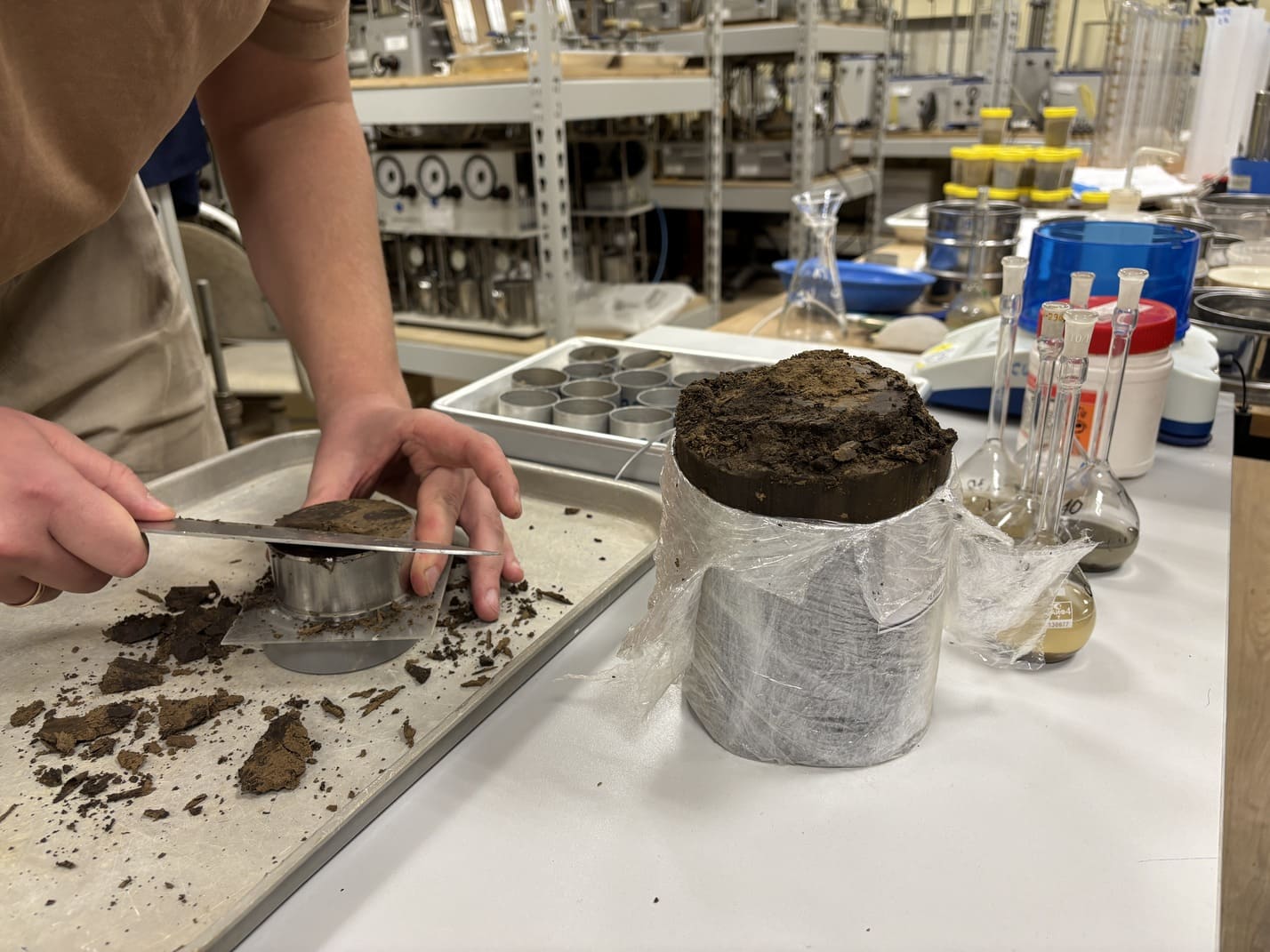

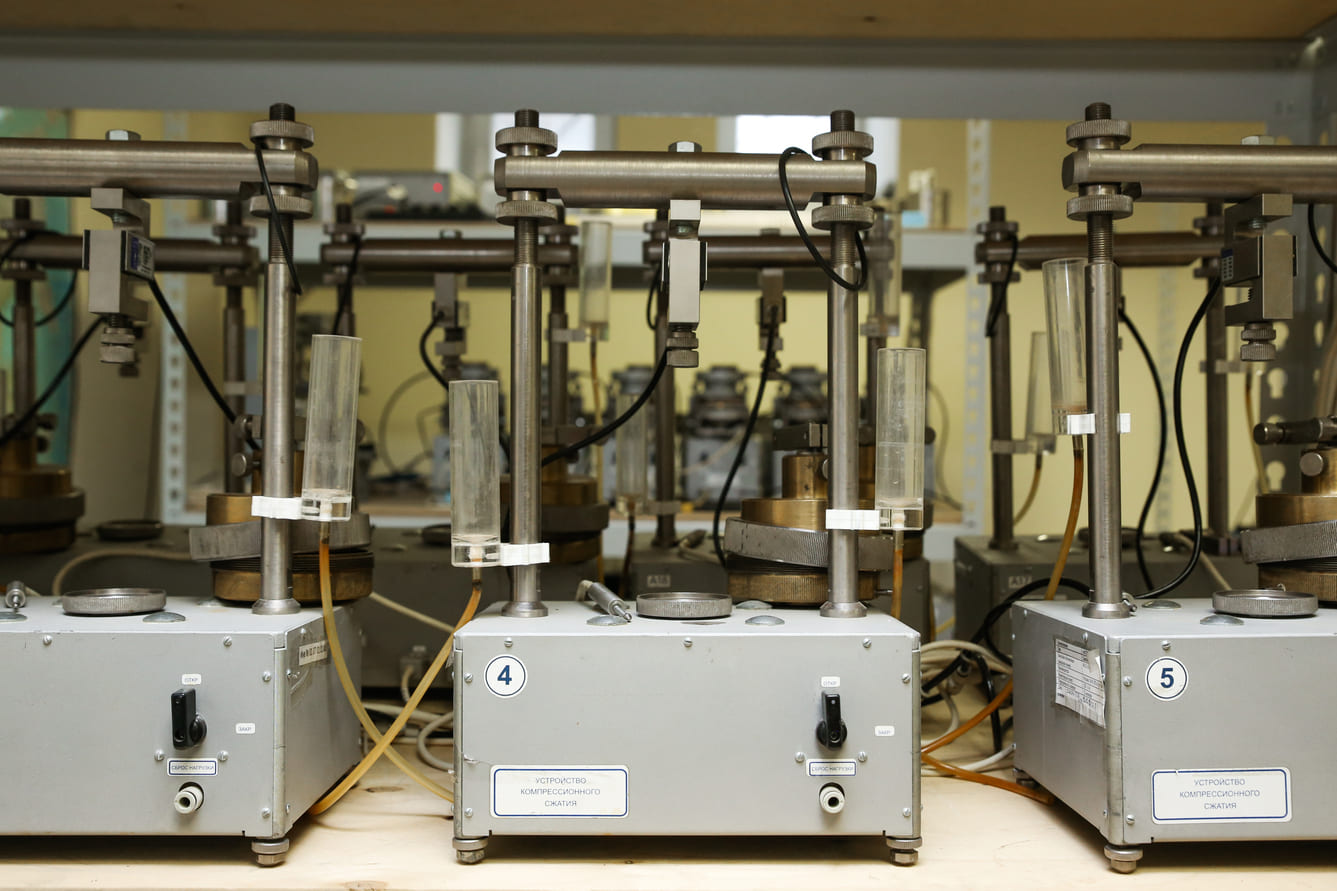

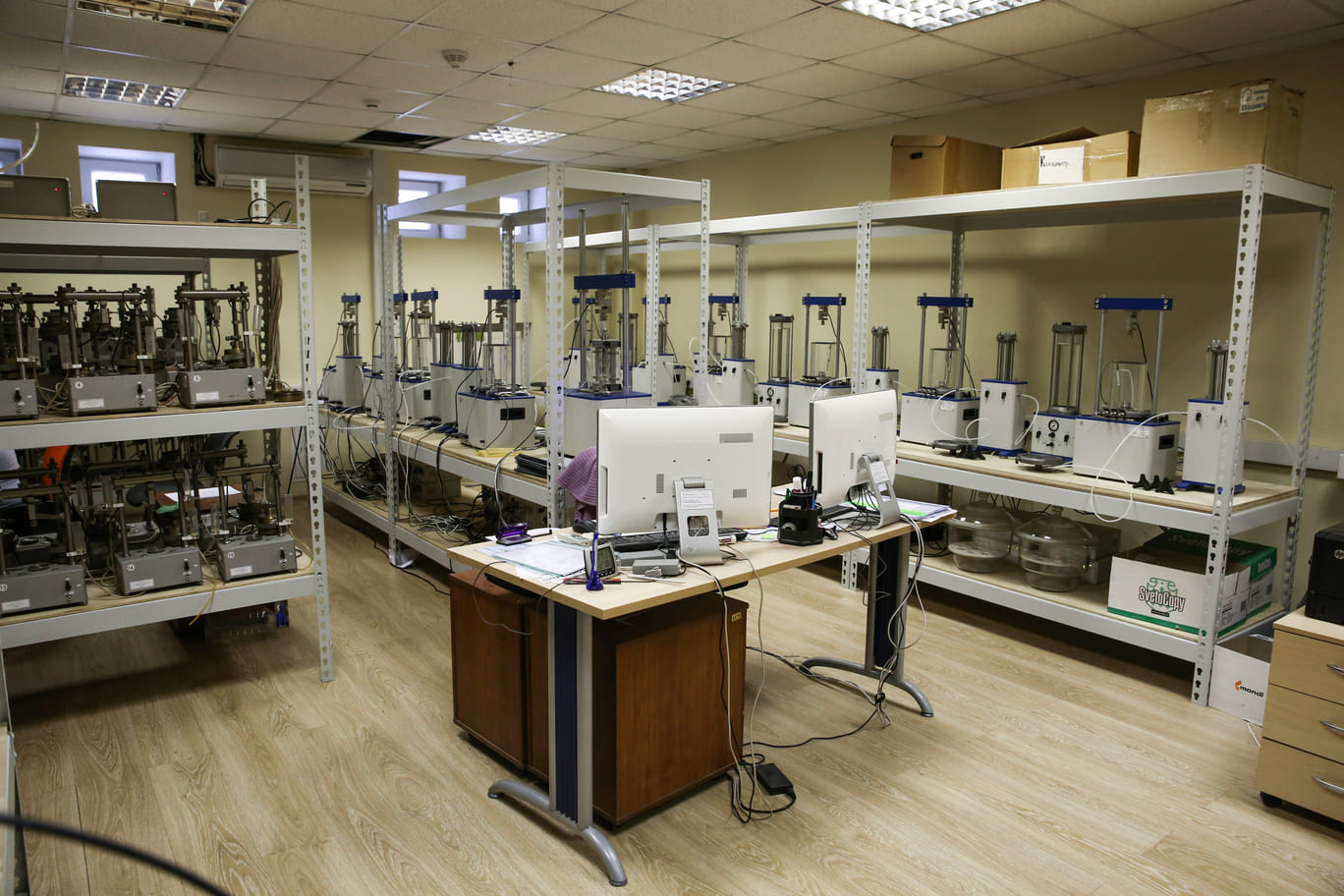

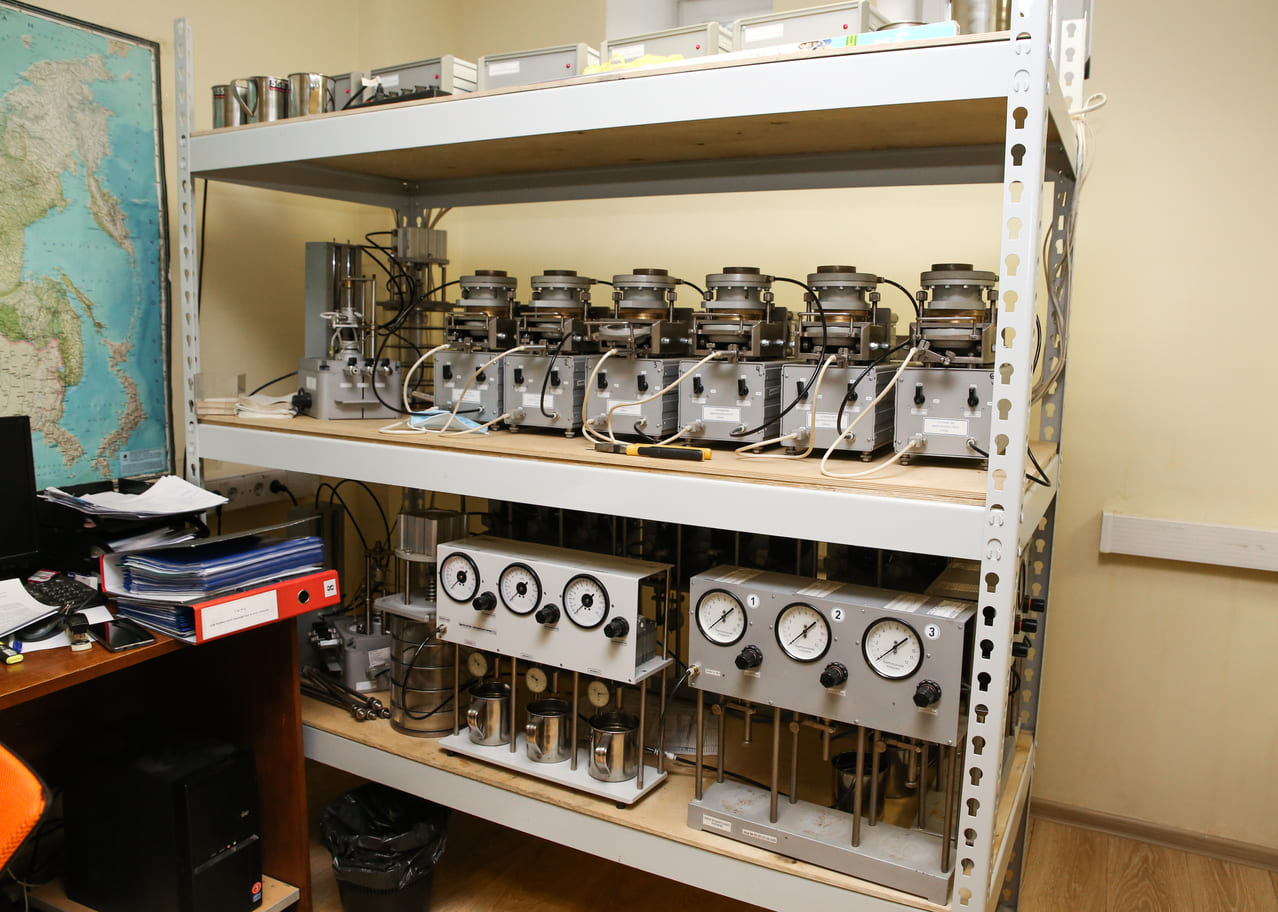

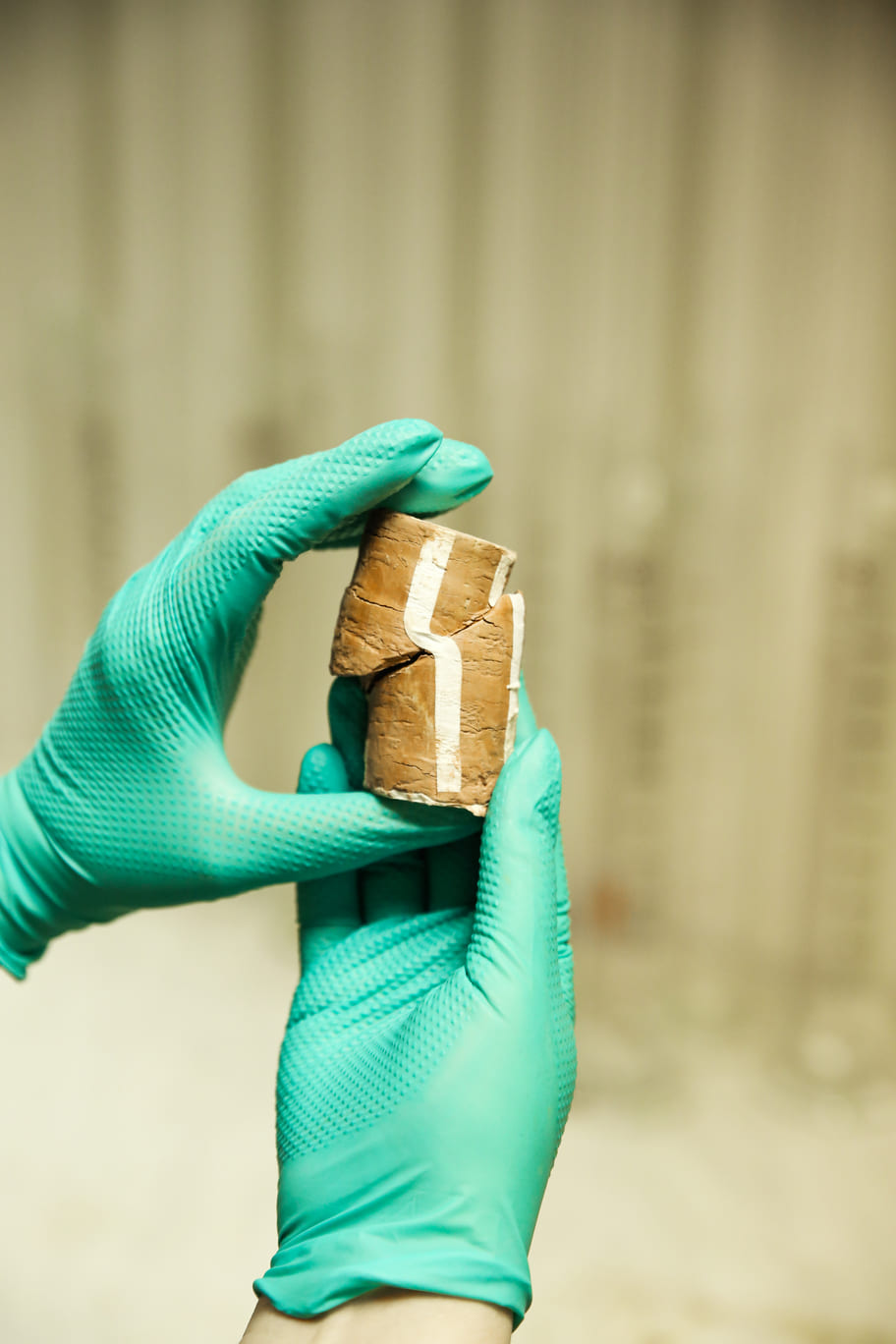

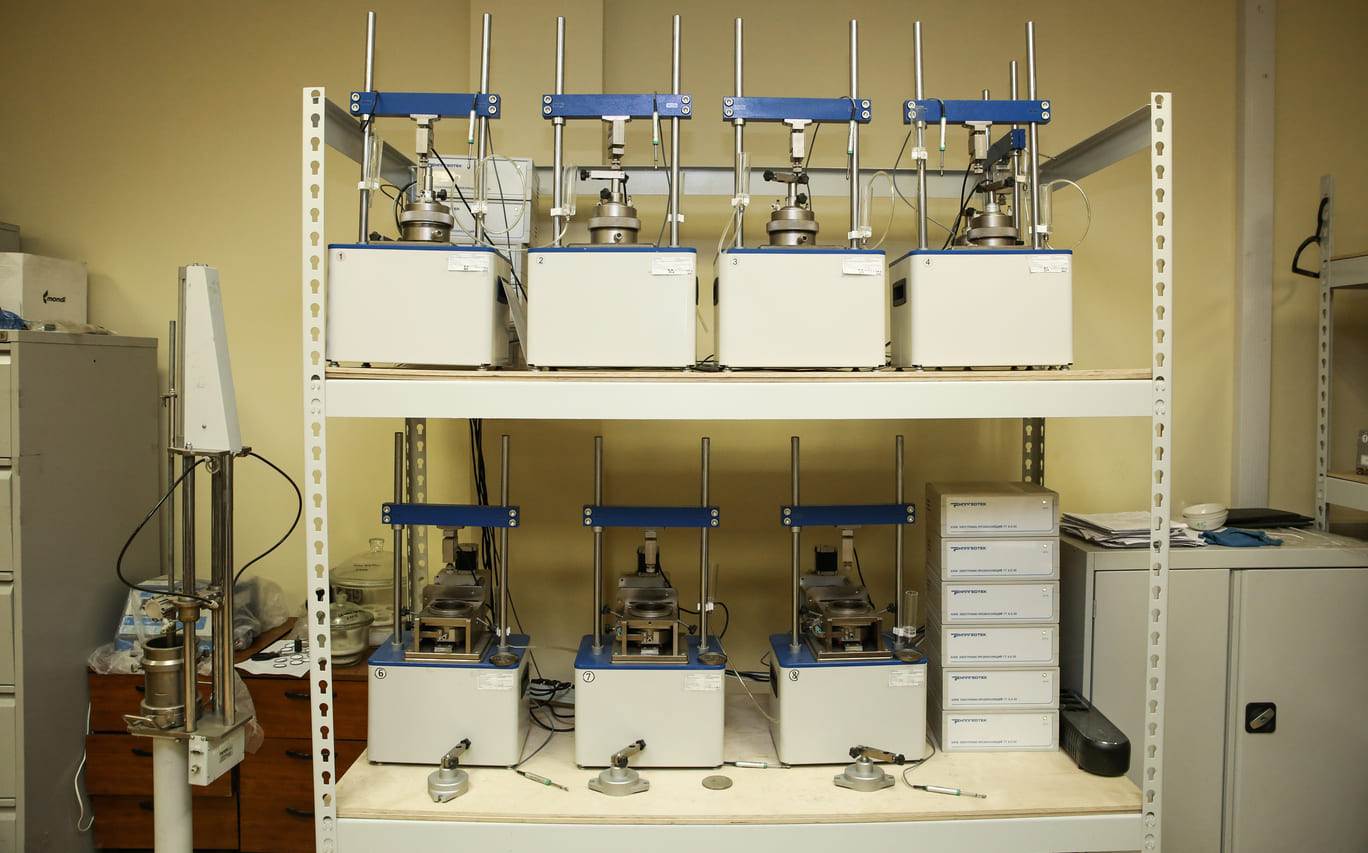

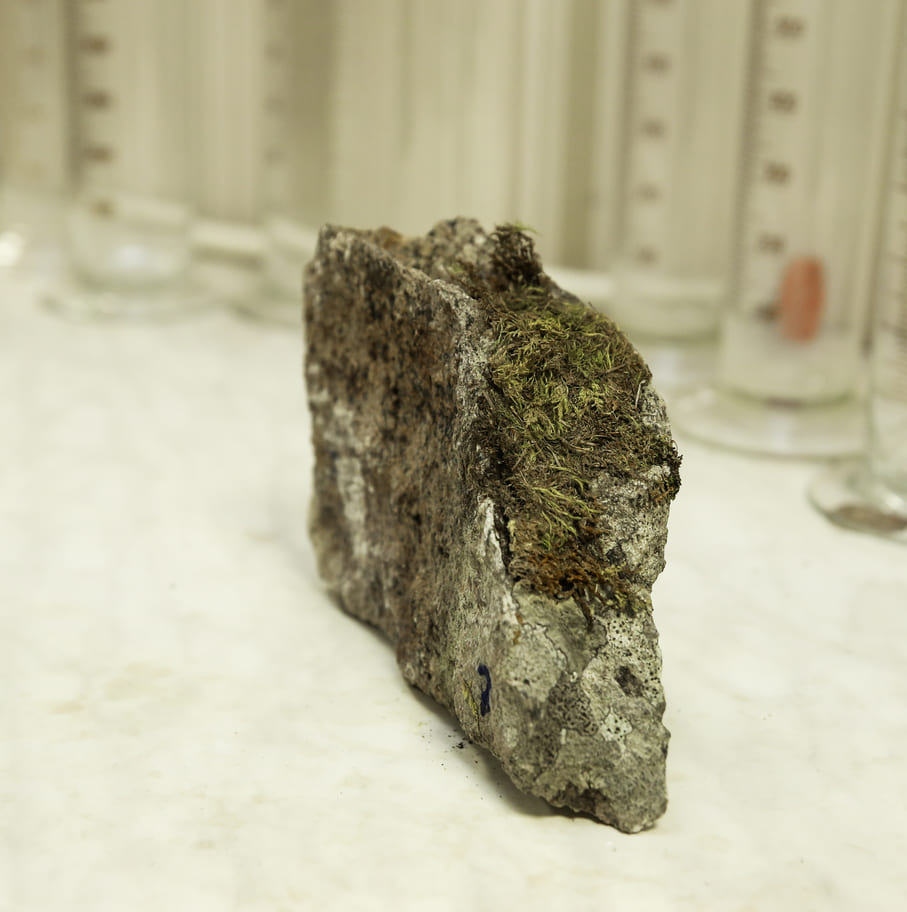

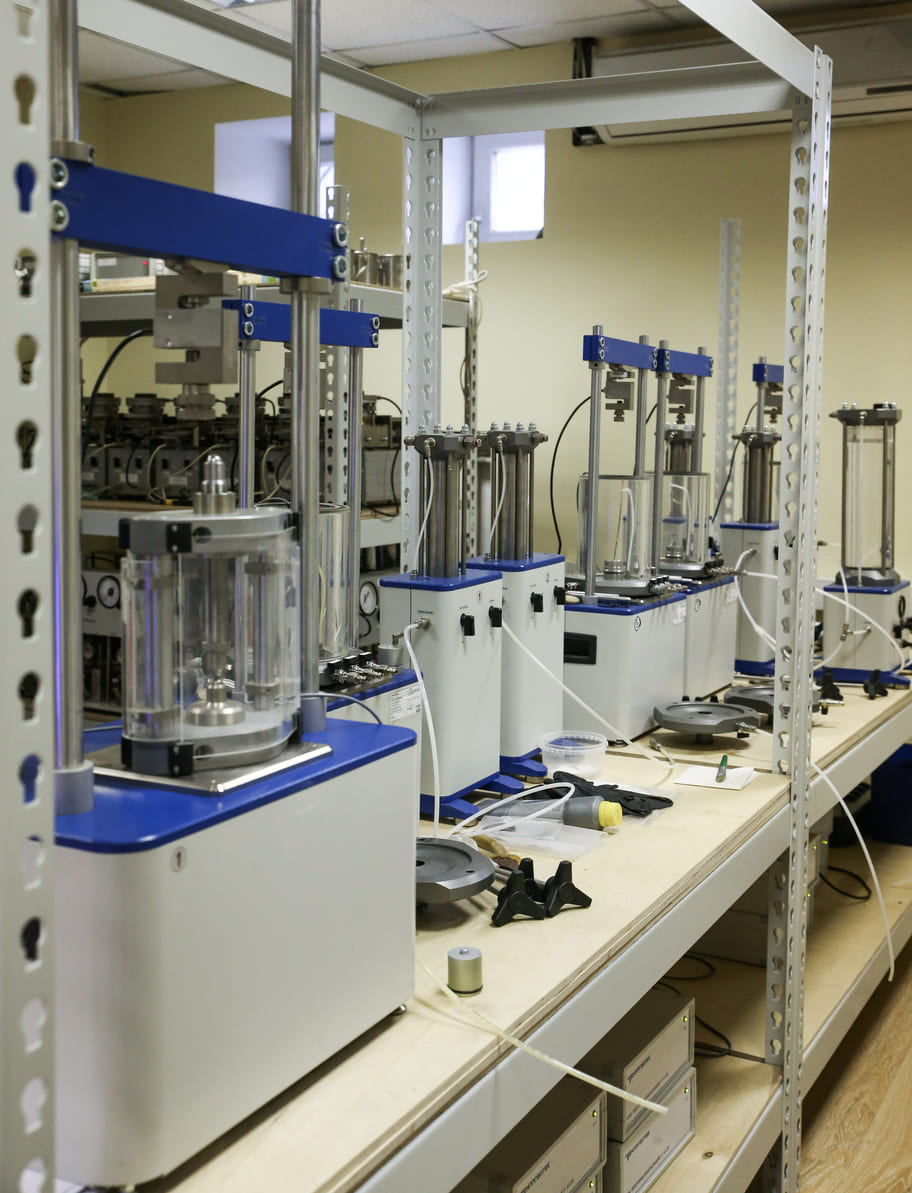

Не менее важны сведения об испытательном оборудовании. В протоколе рекомендуется указывать перечень используемых приборов, а также информацию об их поверке или калибровке, если это предусмотрено требованиями применяемой методики.

Юридическую силу документу придают подписи ответственных лиц. В большинстве случаев протокол подписывают:

• исполнитель лабораторных испытаний;

• специалист, ответственный за проверку результатов;

• руководитель лаборатории или уполномоченное должностное лицо.

Если внутренний регламент организации предусматривает использование печати, она также проставляется на документе. Отсутствие подписей ответственных специалистов может стать основанием для признания протокола недействительным.

При проведении экспертизы оценивается не только наличие протокола лабораторных испытаний, но и полнота информации, содержащейся в каждом его разделе. Основная задача экспертов — убедиться, что представленные результаты действительно относятся к исследуемому объекту, получены по установленным методикам и могут использоваться при проектировании.

Даже незначительные неточности в одном из разделов способны вызвать дополнительные вопросы у экспертов. Поэтому перед передачей документации рекомендуется проверить полноту оформления протокола и отсутствие расхождений с другими материалами инженерно-геологических изысканий.

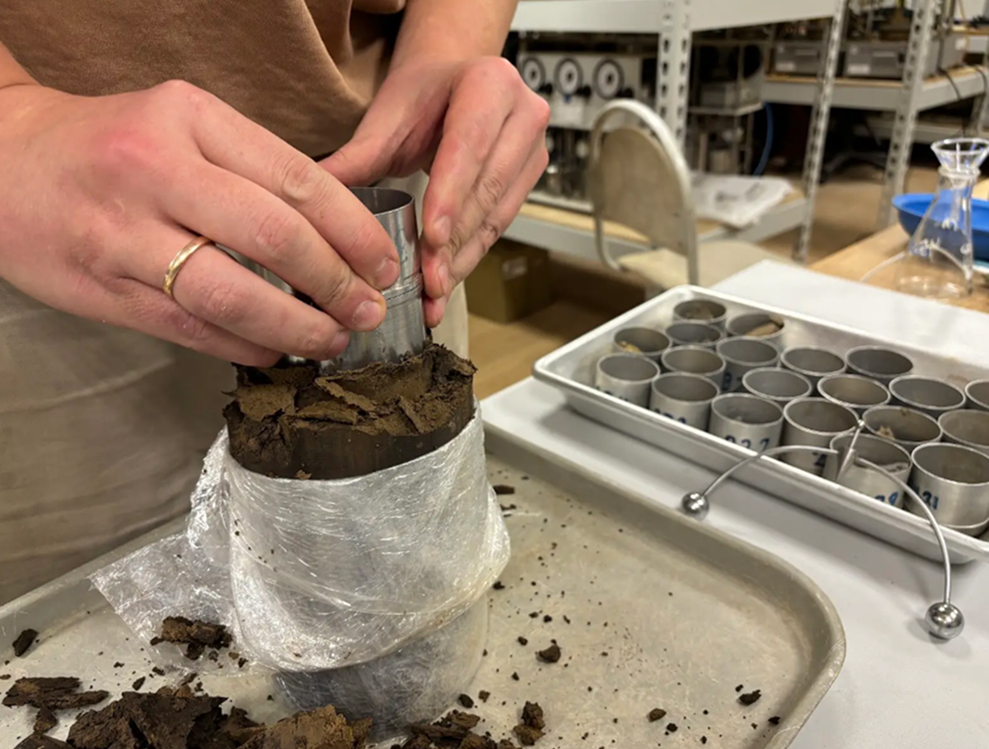

Одним из ключевых условий признания результатов лабораторных испытаний является наличие у испытательной лаборатории действующей аккредитации. Именно этот вопрос чаще всего возникает при подготовке материалов для государственной или негосударственной экспертизы.

На практике аккредитация подтверждает, что лаборатория обладает необходимым оборудованием, квалифицированным персоналом и имеет право выполнять конкретные виды испытаний в соответствии с установленными требованиями.

При проверке материалов инженерно-геологических изысканий экспертиза оценивает:

• наличие действующего аттестата аккредитации;

• соответствие области аккредитации выполненным испытаниям;

• применяемые методики исследований;

• срок действия аккредитации;

• соответствие лаборатории требованиям системы менеджмента качества.

Если исследования выполнены лабораторией без аккредитации либо необходимые виды испытаний не входят в область ее аккредитации, результаты могут быть не приняты экспертной организацией.

Наиболее тщательно проверяются испытания, которые используются при определении расчетных характеристик грунтов и влияют на оценку несущей способности оснований и безопасность объекта капитального строительства.

При этом важно понимать, что наличие членства в СРО, лицензий или статуса инженерной организации само по себе не подтверждает право выполнять лабораторные испытания. Для экспертизы принципиальное значение имеет именно аккредитация испытательной лаборатории на соответствующие методы исследований.

В протоколе испытаний необходимо указывать:

• регистрационный номер аккредитации;

• наименование органа, выдавшего аккредитацию;

• область аккредитации лаборатории;

• полные сведения об испытательной лаборатории.

Если информация об аккредитации отсутствует либо представлена не полностью, экспертиза, как правило, запрашивает дополнительные документы, подтверждающие компетентность лаборатории и законность проведения испытаний.

При подготовке протокола лабораторных испытаний грунта необходимо руководствоваться не только требованиями к оформлению документа, но и нормативной базой, которая регламентирует проведение самих исследований. От соблюдения действующих стандартов зависит возможность использования результатов при проектировании и их принятие государственной или негосударственной экспертизой.

Требования к протоколам формируются сразу несколькими группами нормативных документов. К ним относятся:

• ГОСТ, устанавливающие методы лабораторных испытаний грунтов;

• нормативные документы по инженерно-геологическим изысканиям;

• требования к деятельности и аккредитации испытательных лабораторий;

• правила оформления технических отчетов по инженерным изысканиям.

Каждый этап лабораторных исследований также регулируется профильными стандартами. Они определяют:

• порядок отбора и транспортировки образцов;

• условия хранения грунтов до проведения испытаний;

• требования к подготовке образцов;

• характеристики применяемого оборудования;

• допустимые погрешности измерений;

• правила обработки и оформления полученных результатов.

При проведении экспертизы специалисты обязательно проверяют, соответствуют ли использованные методики действующей нормативной базе. Все лабораторные исследования должны выполняться по актуальным ГОСТ и другим обязательным документам. Если лаборатория использовала устаревший стандарт либо неверно указала нормативную основу испытаний, достоверность результатов может быть поставлена под сомнение.

На практике наиболее распространенными причинами замечаний становятся:

• использование отменённой редакции ГОСТ;

• отсутствие ссылки на нормативный документ;

• указание методики без номера стандарта;

• неполное или некорректное обозначение нормативного документа.

Для успешного прохождения экспертизы важно, чтобы методика испытаний была указана максимально точно. Недостаточно ограничиться общей формулировкой «испытание выполнено по ГОСТ». В протоколе необходимо привести полный номер стандарта, а при необходимости — его редакцию или год утверждения.

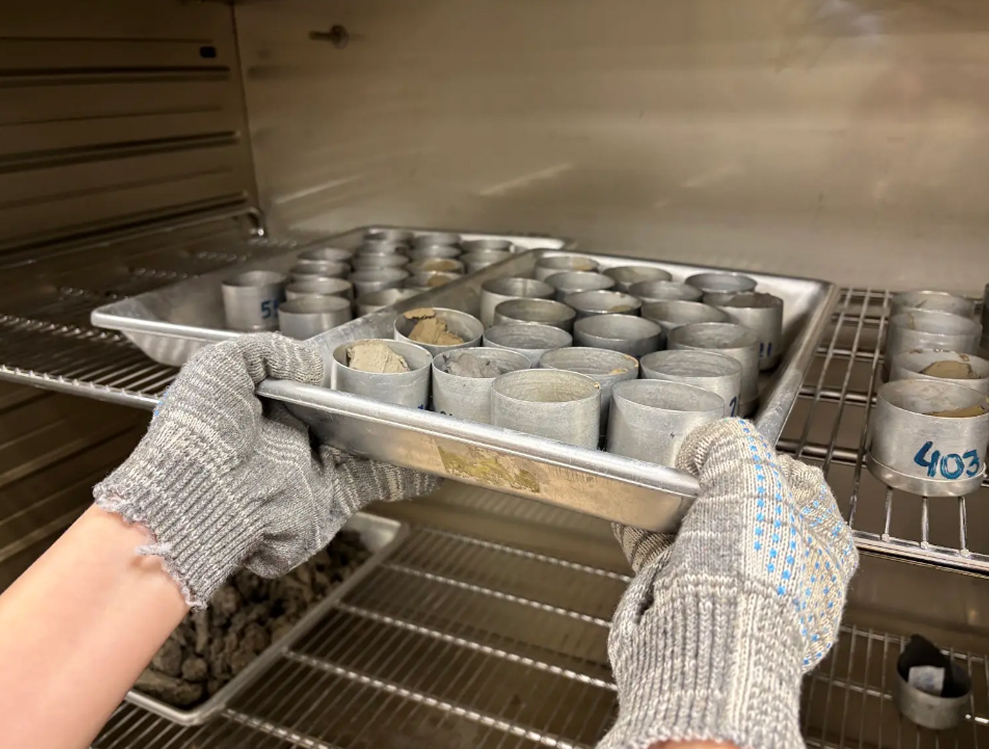

Одним из важнейших критериев оценки протокола лабораторных испытаний является возможность проследить происхождение каждого исследуемого образца. Экспертиза должна убедиться, что результаты относятся именно к тому грунту, который был отобран на строительной площадке.

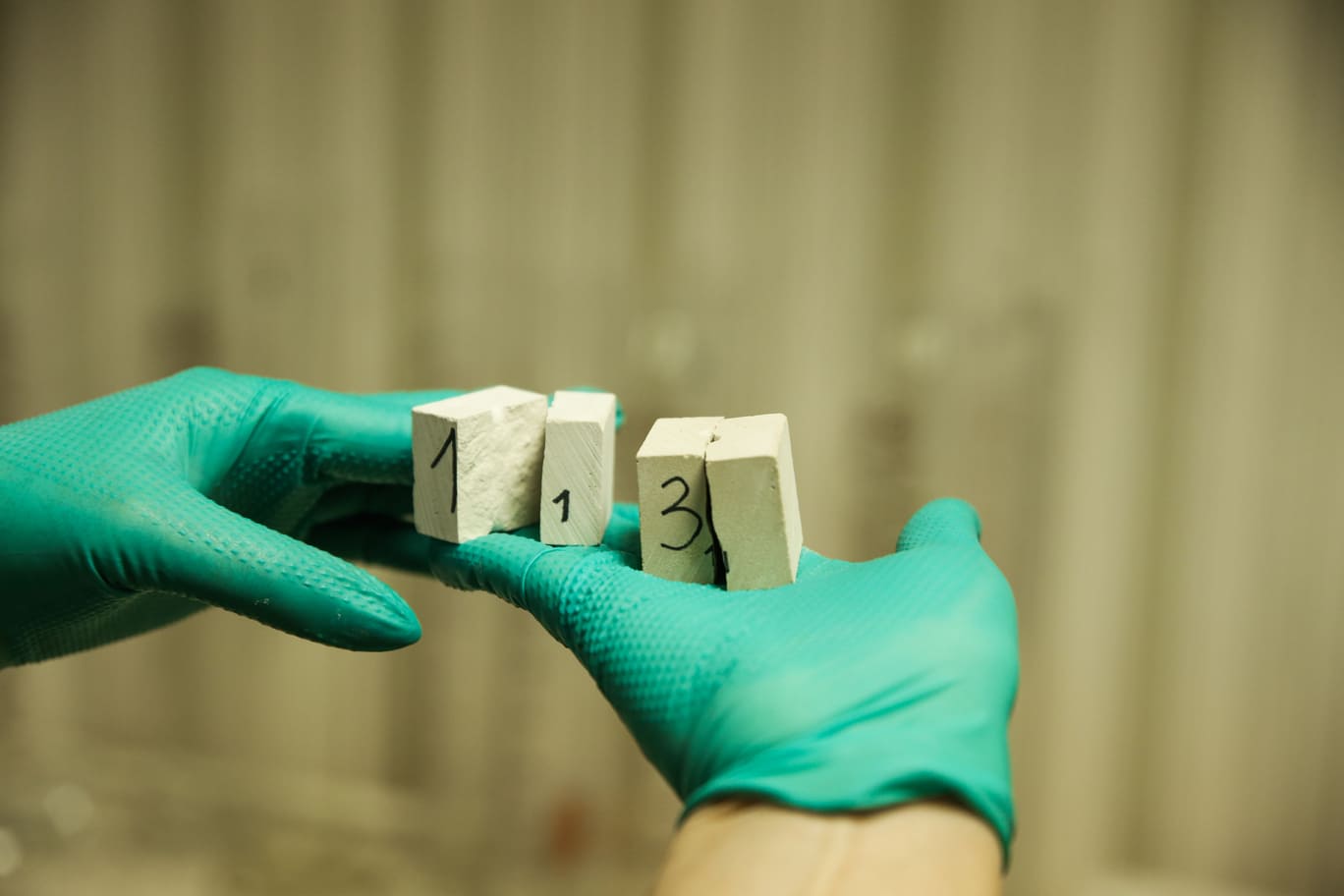

Для этого каждому образцу присваивается уникальная маркировка, содержащая сведения о:

• месте отбора;

• глубине отбора;

• дате проведения работ;

• номере инженерно-геологической выработки.

Эти данные должны полностью совпадать с информацией, приведенной в журнале бурения, ведомости отбора проб, инженерно-геологических колонках и техническом отчете. Даже небольшие расхождения в маркировке могут стать основанием для дополнительных вопросов со стороны экспертизы.

Не менее тщательно проверяется и достоверность самих результатов лабораторных исследований. Специалисты оценивают:

• повторяемость полученных измерений;

• соответствие значений исследуемому типу грунта;

• наличие статистической обработки результатов;

• правильность выполненных расчетов;

• достаточность количества испытаний для конкретных инженерно-геологических условий.

При этом важно учитывать, что экспертиза оценивает не только отдельные показатели, но и полноту проведенных исследований. Если количество испытаний оказывается недостаточным для объективной оценки грунтовых условий, представленные результаты могут быть признаны нерепрезентативными.

Дополнительные вопросы вызывают ситуации, когда:

• результаты разных испытаний практически не отличаются друг от друга;

• отсутствуют естественные колебания показателей;

• статистическая обработка выполнена некорректно или отсутствует;

• полученные характеристики противоречат материалам полевых исследований и инженерно-геологическому разрезу.

В подобных случаях экспертная организация вправе запросить дополнительные обоснования либо рекомендовать проведение повторных лабораторных испытаний.

Замечания со стороны экспертизы возникают не из-за формальных требований к оформлению документов, а тогда, когда невозможно подтвердить достоверность представленных инженерных данных. Основная задача экспертов — убедиться, что результаты исследований получены корректно и могут использоваться при проектировании объекта.

Наиболее распространенными причинами отклонения протоколов становятся:

• отсутствие действующей аккредитации испытательной лаборатории;

• отсутствие ссылок на нормативные методики проведения испытаний;

• расхождения в маркировке образцов;

• отсутствие подписей ответственных специалистов или печати (если ее использование предусмотрено внутренними регламентами);

• ошибки в единицах измерения.

Кроме того, замечания могут быть связаны с:

• отсутствием даты проведения испытаний;

• невозможностью идентифицировать объект исследования;

• использованием недействующих или отмененных ГОСТ;

• отсутствием сведений о применяемом оборудовании;

• несоответствием результатов инженерно-геологическому разрезу;

• отсутствием информации о погрешностях измерений;

• выполнением испытаний вне области аккредитации лаборатории;

• отсутствием связи между протоколом и техническим отчетом по инженерно-геологическим изысканиям.

Одной из наиболее серьезных ошибок считается несоответствие маркировки образцов в различных документах. Если обозначения в протоколе не совпадают с журналом бурения или ведомостью отбора проб, экспертиза не сможет подтвердить происхождение исследуемого материала, а значит, и достоверность полученных характеристик.

Нередко замечания возникают и из-за ошибок в оформлении результатов измерений. К наиболее распространенным относятся:

• смешение единиц измерения (например, МПа и кПа);

• отсутствие единиц измерения в таблицах;

• неправильное округление результатов;

• использование обозначений, не предусмотренных действующими стандартами.

Подобные ошибки могут привести к неверной интерпретации характеристик грунтов и, как следствие, к некорректным расчетам оснований и фундаментов. Именно поэтому проведение лабораторных исследований рекомендуется доверять специализированным грунтовым лабораториям, которые обеспечивают не только качественное выполнение испытаний, но и правильное оформление всей сопроводительной документации в соответствии с требованиями действующих нормативных документов.
